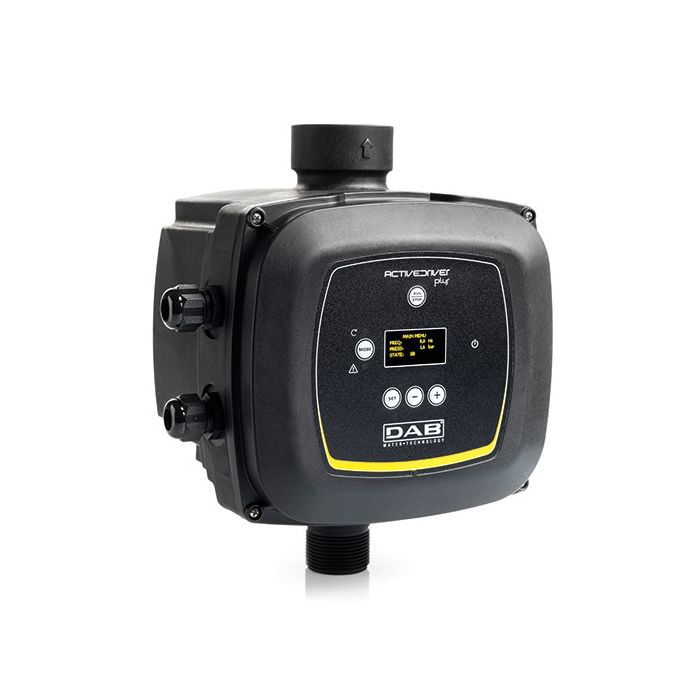

DAB Active Driver Plus M/T 2.2

Le DAB Active Driver Plus M/T 2.2 est un système de contrôle de pompe qui garantit que votre pompe se met en marche et à l'arrêt automatiquement en fonction de la demande en eau. Ce système assure la mise en marche automatique de la pompe à l'ouverture d'un robinet (ou autre point d'eau) pour répondre efficacement aux demandes en eau. Lorsque vous refermez le robinet, le système assure l'arrêt automatique de la pompe.

• Dimensions entrée : 1 ¼" mâle
• Dimensions sortie : 1 ½" femelle

Pourquoi opter pour un régulateur de fréquence comme le DAB Active Driver Plus ?

• Très économe : Grâce au DAB Active Driver Plus, la pompe ne fera pas plus que le nombre de tours nécessaires pour amener la quantité d’eau voulue à la pression voulue d'un point A à B. Un nombre de tours réduit signifie un nombre de watts réduit.
• Durée de vie prolongée de la pompe : Le DAB Active Driver Plus garantit des montées et descentes en régime fluides, ce qui évite les coups de bélier lors des démarrages et arrêts. En outre, la pompe ne fera pas plus que le nombre de tours nécessaires, ce qui prolonge la durée de vie du moteur.
• Convient parfaitement à une consommation d'eau variable : Si vous prévoyez d'utiliser le DAB Active Driver Plus pour augmenter la pression du réseau domestique, ou pour alimenter plusieurs circuits d'eau (par ex. système d'arrosage), vous avez à faire à une demande de débit variable. Une pompe classique tournera à plein régime à chaque demande en eau, même si cela n’est pas nécessaire. Si la pompe n'arrive pas à refouler son eau, elle continue à tourner dedans, ce qui peut entraîner une surchauffe. Le DAB Active Driver Plus est entièrement configurable, ce qui permet de régler la pression pour chaque circuit séparément.
• Protection contre le fonctionnement à sec : Le DAB Active Driver Plus assure l'arrêt automatique de la pompe en cas de manque d'eau. Lorsque la pompe continue à tourner sans eau, on parle de fonctionnement à sec. Lorsqu'une pompe fonctionne à sec, la température dans la pompe pourra dépasser les 100°C, avec toutes les conséquences que cela implique. Le DAB Active Driver Plus protège votre pompe contre ce risque. La pompe redémarrera automatiquement après quelques minutes pour vérifier s'il y a à nouveau de l'eau. Si ce n'est pas le cas, la pompe s'arrêtera de nouveau.

Les Active Drivers suivants sont disponibles :

• DAB Active Driver Plus M/M 1.1 (pour pompes monophasées jusqu'à 1,1 kW)
• DAB Active Driver Plus M/M 1.5 (pour pompes monophasées jusqu'à 1,5 kW)
• DAB Active Driver Plus M/M 1.8 (pour pompes monophasées jusqu'à 1,8 kW)
• DAB Active Driver Plus M/T 1.0 (pour pompes triphasées jusqu'à 1,0 kW, monophasé marche)
• DAB Active Driver Plus M/T 2.2 (pour pompes triphasées jusqu'à 2,2 kW, monophasé marche)
• DAB Active Driver Plus T/T 3.0 (pour pompes triphasées jusqu'à 3,0 kW)
• DAB Active Driver Plus T/T 5.5 (pour pompes triphasées jusqu'à 5,5 kW)

Raccorder le DAB Active Driver à une pompe
Le DAB Active Driver doit toujours être installé à vide, ce qui veut dire pas d’installation dans l'eau, mais en dehors de l'eau. Le DAB Active Driver doit toutefois être placé entre les conduites, l’eau coule donc à travers le DAB Active Driver.

La commande électronique de l’Active Driver doit se faire dans l’ordre suivant :

• Raccord supérieur : De la pompe vers DAB Active Driver
• Raccord inférieur : Du DAB Active Driver vers la prise électrique

Raccord à une pompe immergée KIT DAB S4 (avec Controlbox):

• Fixer 4 fils de la pompe dans la Controlbox
• Raccord supérieur : Couper la ficher du câble sortant de la Controlbox et fixer les fils dans le raccord inférieur du DAB Active Driver
• Raccord inférieur : Du DAB Active Driver vers la prise électrique

Le raccordement dans DAB Active Driver

Quel DAB Active Driver Plus convient à ma pompe ?

• DAB Active Driver Plus M/M 1.1 : pour monophasé (230V marche et arrêt). Pompes jusqu'à 1,1 kW
• DAB Active Driver Plus M/M 1.5 : pour monophasé (230V marche et arrêt). Pompes jusqu'à 1,5 kW
• DAB Active Driver Plus M/M 1.8 : pour monophasé (230V marche et arrêt). Pompes jusqu'à 1,8 kW
• DAB Active Driver Plus M/T 1.0 : monophasé 230V marche, 3x230V arrêt. Pompes jusqu'à 1,0 kW
• DAB Active Driver Plus M/T 2.2 : monophasé 230V marche, 3x230V arrêt. Pompes jusqu'à 2,2 kW
• DAB Active Driver Plus T/T 3.0 : pour le courant triphasé (3x400V). Pompes jusqu'à 3,0 kW
• DAB Active Driver Plus T/T 5.5 : pour le courant triphasé (3x400V). Pompes jusqu'à 5,5 kW
